產品簡介

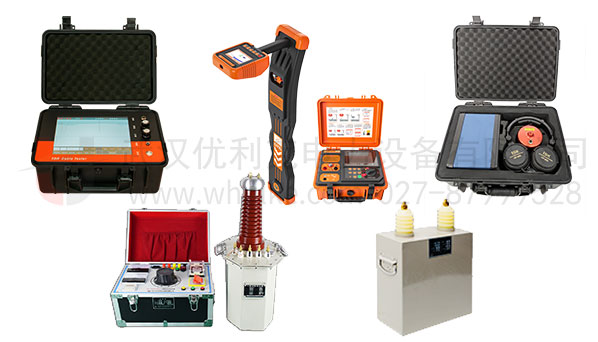

ULDL-9001電纜故障測試系統是我公司在電力工業快速進步的契機下，根據行業發展和市場需求，研發生產的電力電纜故障測試專用系統設備。其主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試；還可以電波測速、測定線纜長度等，并可建立電纜檔案以便日常維護管理。該系統主要包含：ULDL-9001電纜故障測試儀、ULKE-190電纜路徑探測儀、ULDL-100聲磁同步定點儀、YDJ-5KVA/50KV 高壓試驗電源（變壓器+操作箱+電容器）四部分。

性能與特征

1.    用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2.    可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、速度測量法。
3.    全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
4.    工業級10.4寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
5.    全局波形和局部波形同步顯示，便于整體分析和細節調整。
6.    任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。
7.    內置電源供電，在無電源環境中均可長時間使用。
8.    體積小、重量輕、使用方便，檢測故障成功率和測試精度高。
9.    在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。
10.    內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。
11.    測試信號提供多種脈沖寬度，無測試盲區。

技術參數

ULDL-9001電纜故障測試儀主機		采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法（擴展有三次脈沖法、八次脈沖法）
		采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
		脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
		波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定
		分 辨 率：1m； 測試精度：1m，沖擊高壓：35kV及以下
		測試距離：＜60km，盲區≤1m
ULKE-190電纜路徑探測儀		主動探測頻率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz 工頻被動探測頻率：50Hz、250Hz 射頻被動探測頻段：中心頻率分為33kHz、82kHz
		管線測量深度：0~20m
		深度精度：平面位置精確定位精度：目標電纜或管線的中心軸線位置： ±5%（埋深在0~3m）±10%（埋深在3m~20m）
		輸出方式：直連法、卡鉗耦合法、感應法
		電纜識別檢測范圍：直連法：可識別回路電阻為0Ω～8kΩ的信號 (一般可以達到線纜長度0~20公里，主要由接地電阻與線纜電阻決定) 耦合法：可識別回路電阻為0Ω～1kΩ的信號；(一般可以達到線纜長度0~6公里，主要由接地電阻與線纜電阻決定)
		電纜識別：鑒別方式：柔性卡鉗智能鑒別、聽診器鑒別； 可標定電纜數量：1～10條； 標定值：接收信號與發射信號的電流百分比在標定值75%~135%之間為識別成功條件之一； 方向性：發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
ULDL-100聲磁同步定點儀		數顯距離：最大500米，最小0.1米
		粗測誤差小于10%，定點誤差為零
		電磁通道增益≥110dB
		電磁通道接收機靈敏度≤5μV
		聲音通道音頻放大器增益≤120dB
		工頻抑制能力＞40dB

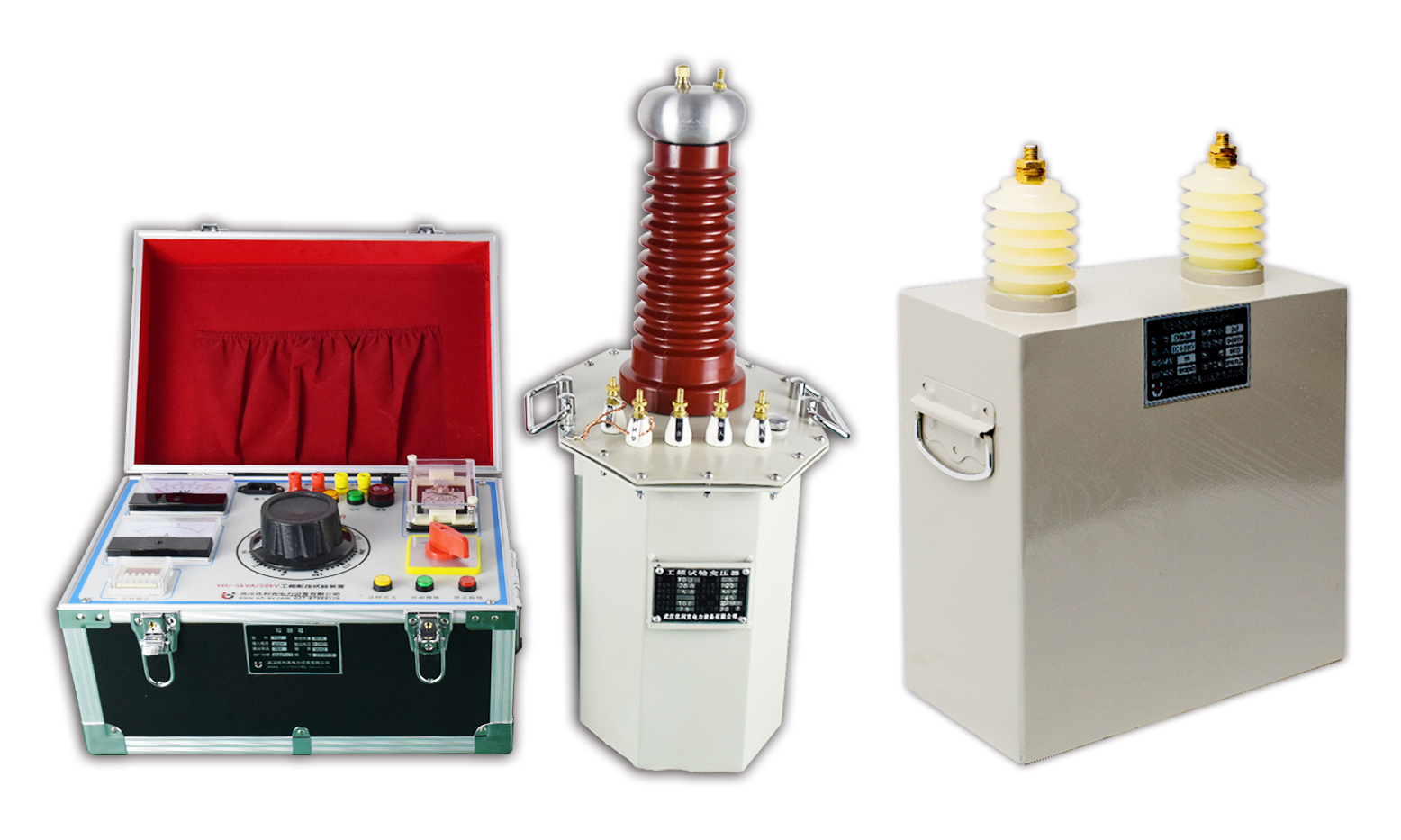

YDJ-5KVA/50KV 高壓試驗電源（變壓器+操作箱+電容器）		變壓器功率：5kVA
		電容規格：常規，2uF/30kV，可擴展容值
		容量偏差：0～+10%
		工作電流：2uF，≥10 kA
		充放電頻率：1～30次/分
