產品簡介

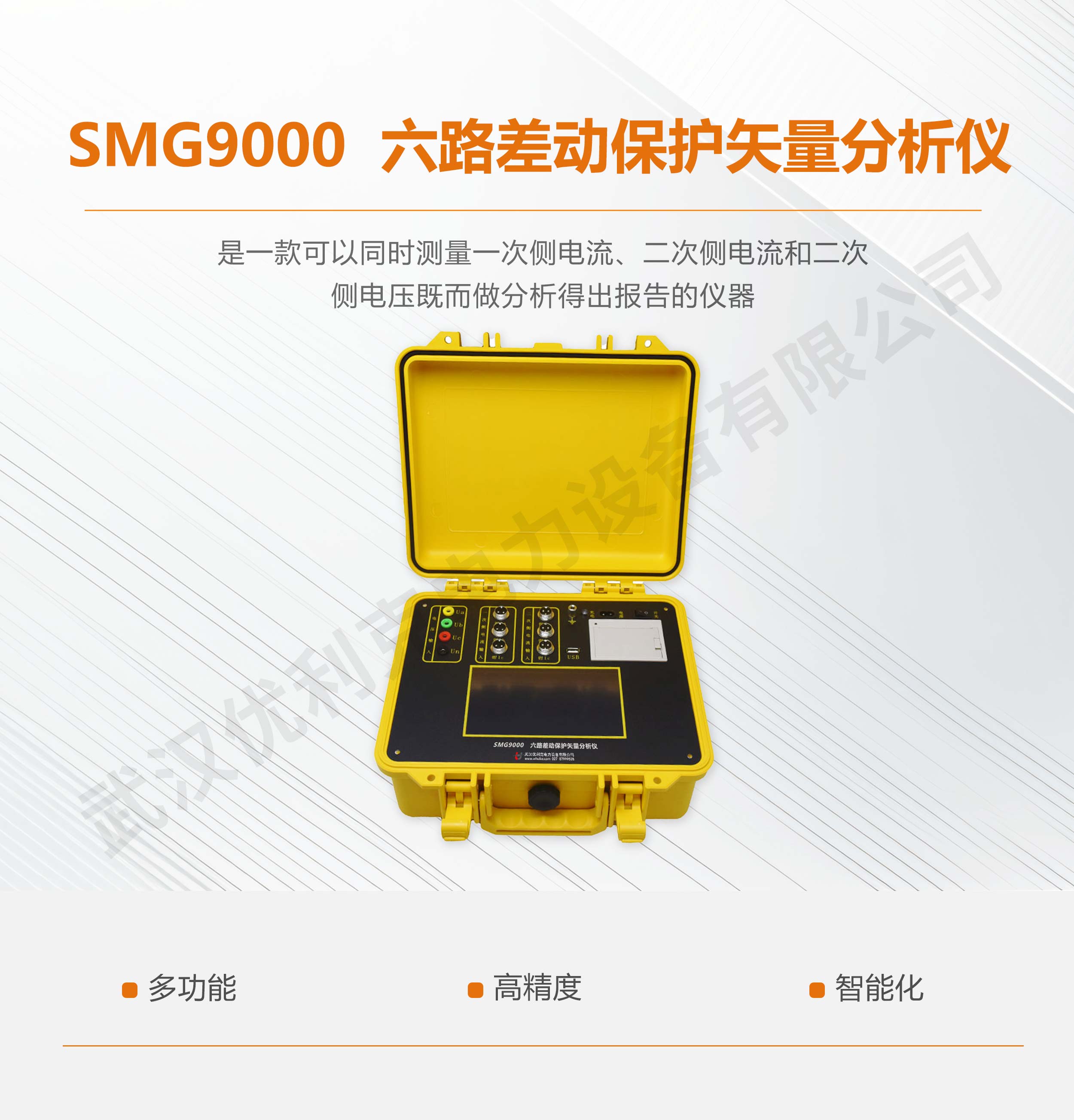

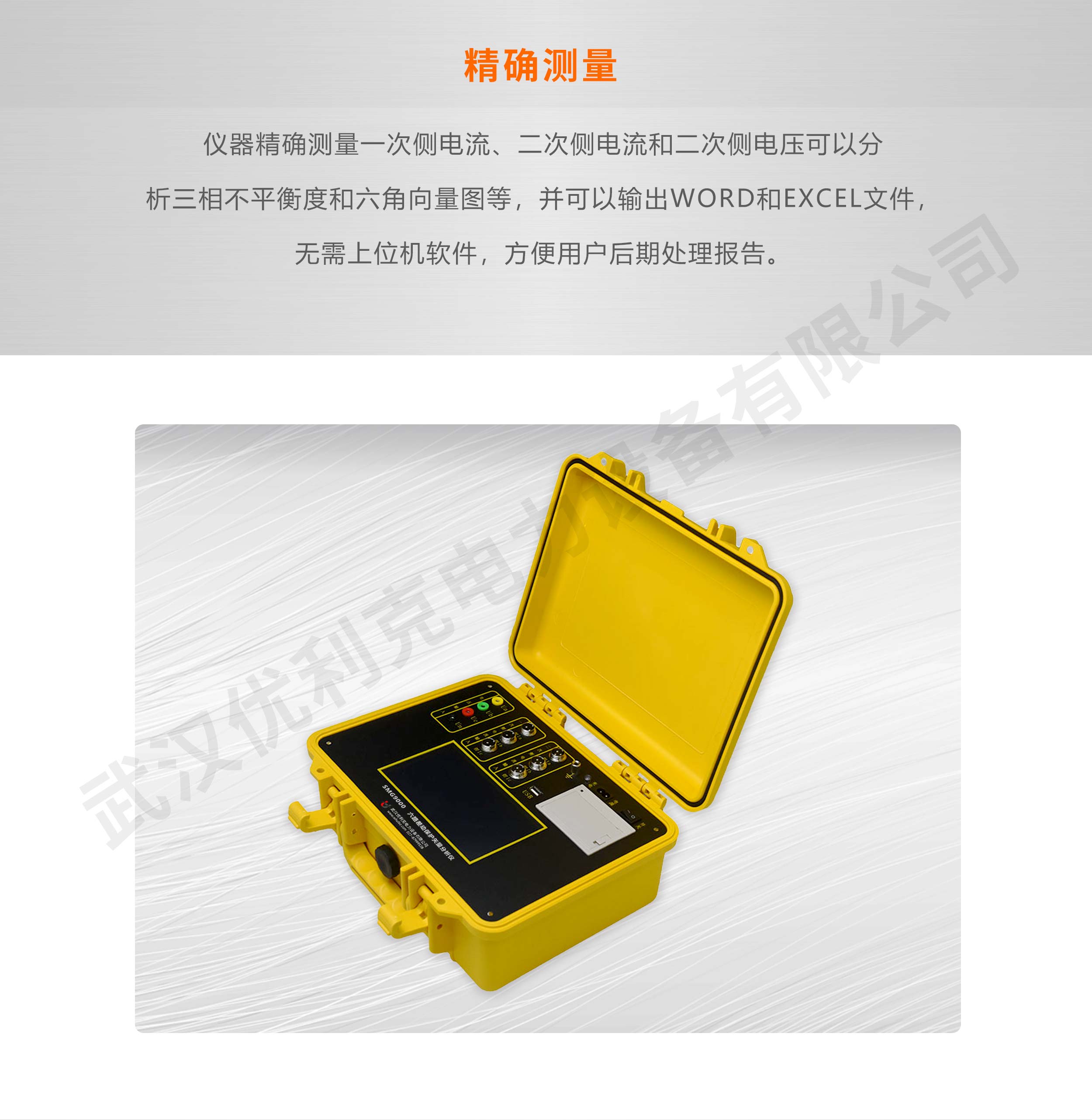

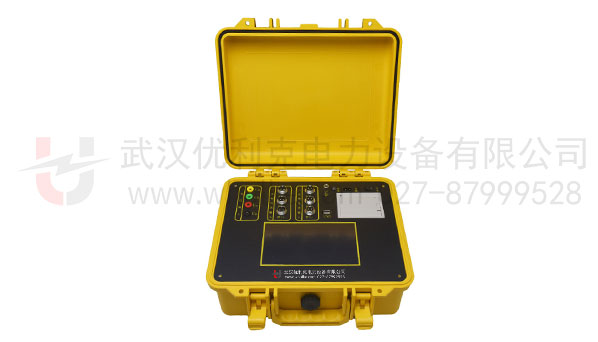

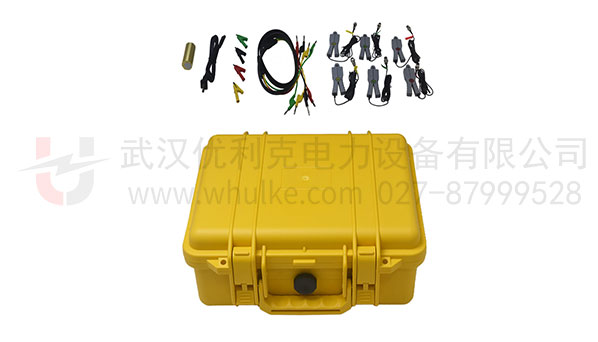

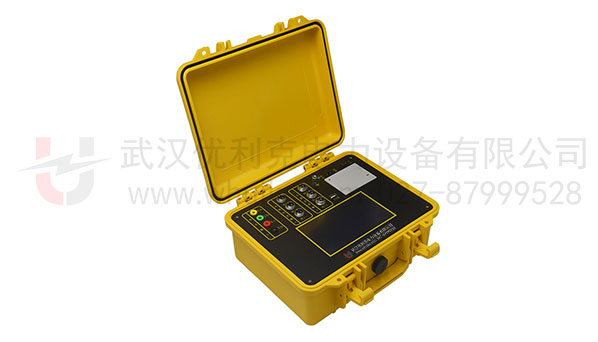

SMG9000六路差動保護矢量儀是一種可以同時測量一次側電流、二次側電流和二次側電壓既而做分析得出報告的儀器，儀器精確測量一次側電流、二次側電流和二次側電壓可以分析三相不平衡度和六角向量圖等，并可以輸出Word和Excel文件，無需上位機軟件，方便用戶后期處理報告。

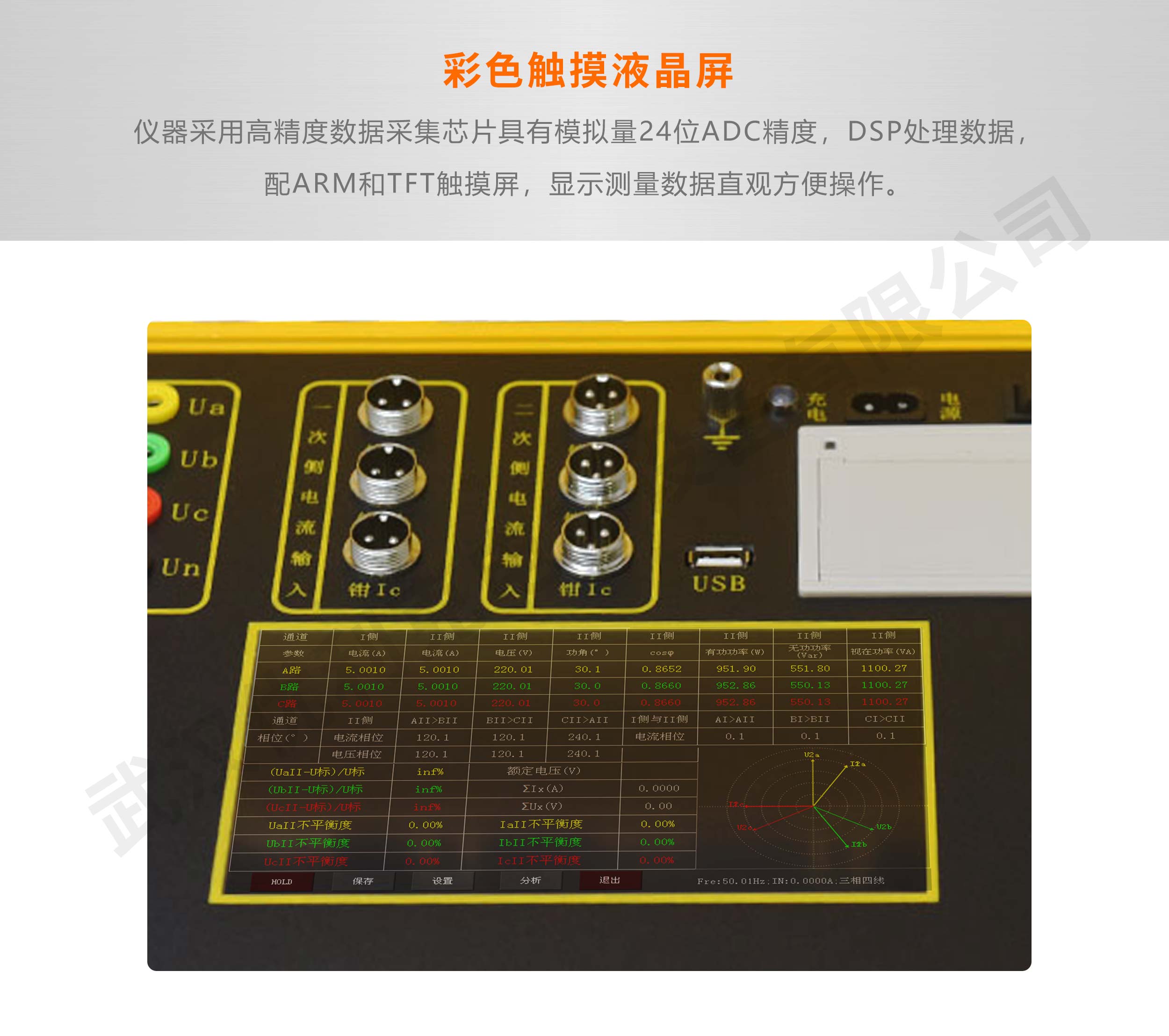

儀器采用高精度數據采集芯片具有模擬量24位ADC精度，DSP處理數據，配ARM和TFT觸摸屏，顯示測量數據直觀方便操作。

性能與特征

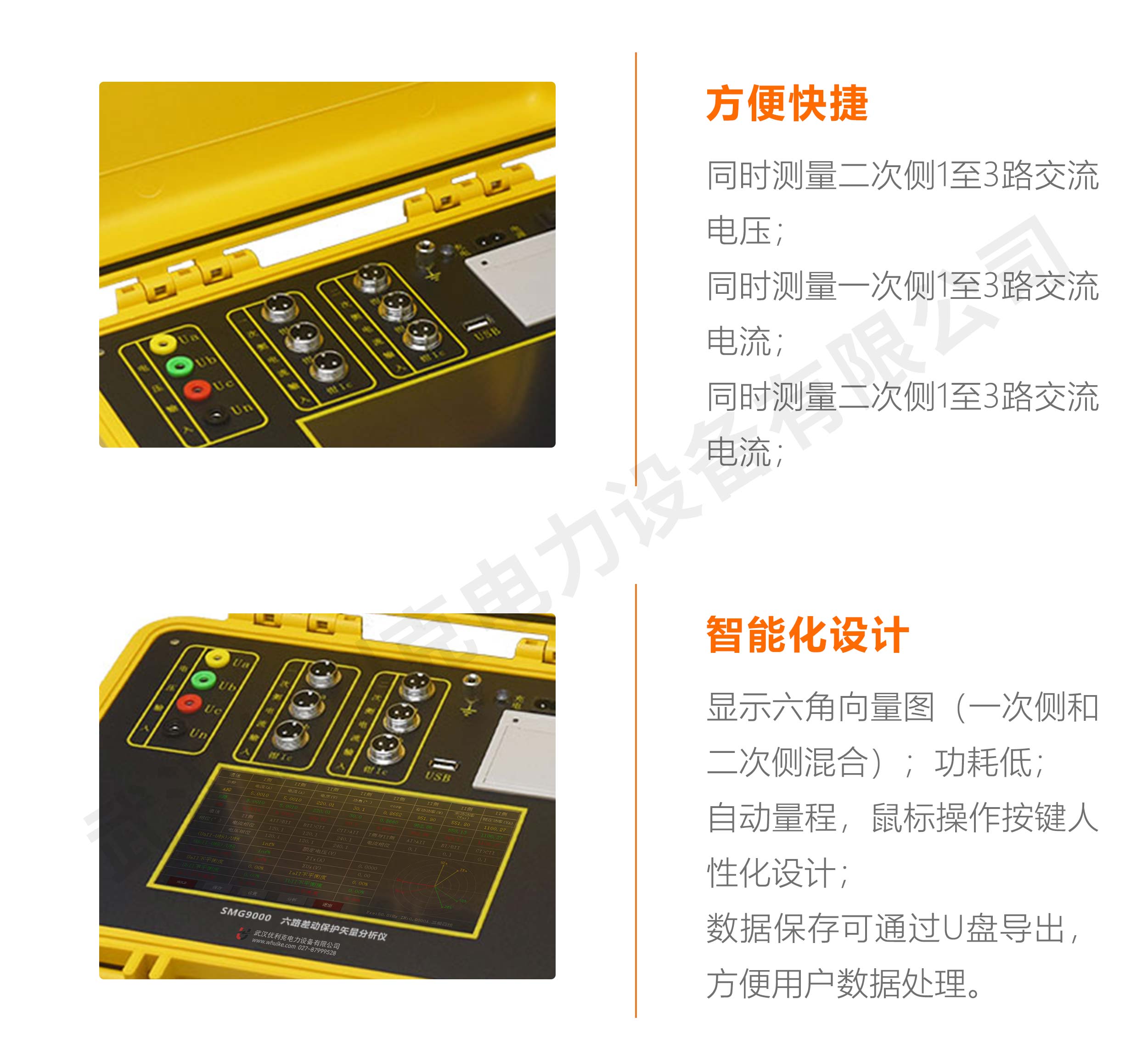

1、六路差動保護矢量分析儀同時測量二次側1至3路交流電壓；
2、同時測量一次側1至3路交流電流；
3、同時測量二次側1至3路交流電流；
4、測量電壓間、電流間、電壓與電流間的相位（一次側二次側電流之間角度）；
5、測量電網頻率；
6、測量有功、無功和視在功功率；
7、測量功率因數；
8、三相電電壓電流不平衡度檢測；
9、二次側相電壓范圍：1-500V, 二次側電流范圍：1mA-10A，一次側電流：100mA-5A；
10、顯示六角向量圖（一次側和二次側混合）；
11、作為漏電流表使用；
12、低功耗設計，市電供電內置充電電池作為備用電源；
13、自動量程，鼠標操作人性化設計；
14、數據保存可通過U盤導出，方便用戶數據處理；
15、導出文件Word和Excel格式文件，方便打印報告。

技術參數
