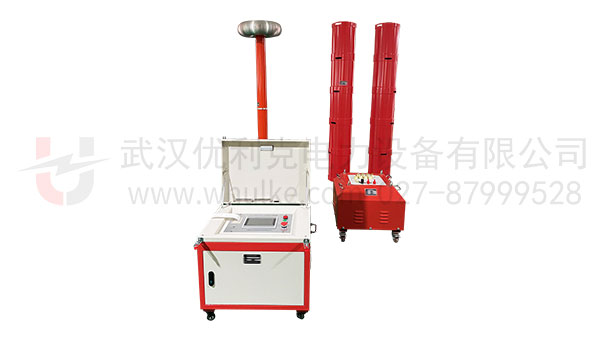

變頻串聯諧振耐壓試驗裝置

功能：

110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。

特征：

35kV/300mm2電纜3km的交流耐壓試驗；110kV/80000kVA主變?nèi)^緣的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

適用范圍

1、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
2、220kVGIS，開關，斷路器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過495kV，試驗時間1min。
3、110kVGIS，開關，斷路器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
4、35kV/300mm2電纜3km的交流耐壓試驗，電容量≤0.5835uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
5、10kV/300mm2電纜6km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
6、220kV/630mm2電纜0.5km的交流耐壓試驗，電容量≤0.072uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。
7、110kV/80000kVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。

技術參數

額定容量	1000kVA
額定電壓	200kV；500kV
額定電流	5A, 2A
測量精度	系統有效值1.5級
工作頻率	30～300Hz
裝置輸出波形	正弦波
品質因素	裝置自身Q≥30(f=45Hz)
波形畸變率	輸出電壓波形畸變率≤1%
輸入電源	單相220或三相380V電壓，頻率為50Hz
工作時間	額定負載下允許連續60min；過壓1.1倍1分鐘
溫升	額定負載下連續運行60min后溫升≤65K
保護功能	過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度	－100C –50 0C
相對濕度	≤90%RH
海拔高度	≤1000米

試驗時設備組合方式

組合方式	電抗器選擇（100kVA/50kV十節）	激勵變壓器輸出端選擇	試驗電壓（KV）
110kV/630mm²電纜1km	使用電抗器三節串聯三組并聯	4kV	≤128kV
35kV/300mm²電纜3km	使用電抗器兩節串聯五組并聯	4kV	≤52kV
10kV/300mm²電纜6km	使用電抗器十節并聯（其中兩節接地）	4kV	≤22kV
220kV/630mm²電纜0.5km	使用電抗器五節串聯兩組并聯	8kV	≤216kV
220kVGIS，開關，斷路器	使用電抗器十節串聯	25kV	≤495kV
110kVGIS，開關，斷路器	使用電抗器六節串聯	25kV	≤265kV
110kV/80000kVA主變?nèi)^緣	使用電抗器四節串聯	8kV	≤160kV

系統配置參數

變頻電源	型號數量	BPXZ-37kW/380V ，1臺
	額定輸出容量	37kW
	工作電源	380±10%V（三相），工頻
	輸出電壓	0 –400V，單相
	額定輸入電流	92.5A
	額定輸出電流	92.5A
	電壓分辨率	0.01kV
	電壓測量精度	1.5%
	頻率調節范圍	30–300Hz
	頻率調節分辨率	≤0.1Hz
	頻率穩定度	0.1%
	運行時間	額定容量下連續60min
	溫升	額定容量下連續運行60min元器件最高溫度≤65K
	噪聲水平	≤50dB
	重量	約32kg
激勵變壓器	型號數量	JLB-37kVA/4/8/25kV/0.4kV ，1臺
	額定容量	37kVA
	輸入電壓	0-400V，單相
	輸出電壓	4/8/25kV
	結 構	干式
	重量	約175kg
高壓諧振電抗器	型號數量	DK-100kVA/50kV，10節
	額定容量	100kVA
	額定電壓	50kV
	額定電流	2A
	電感量	95H/單節
	品質因素	Q≥20 (f=80Hz)
	結 構	干式
	重量	約135kg
電容分壓器	型號數量	FRC-500kV/300pF ，1套
	額定電壓	500kV
	額定電容量	300pF
	介質損耗	tgσ≤0.5%
	分壓比	6000：1
	測量精度	有效值1.5級
	重量	約60kg
