試驗步驟：

　　1. 導電回路電阻測量應在合上斷路器狀態下進行。

　　2. 首先將測試儀接地，先接接地端再接儀器端。

　　3. 將電壓、電流線分別插入儀器的V+、V-和I+、I-兩端。

　　4. 電流線(粗線)和電壓線(細線)接在一個鉗子上，兩個鉗子分別夾在A相上下兩個端口引線端子處。

　　5. 檢查試驗接線正確，操作人員征得試驗負責人許可后方可加壓試驗。

　　6. 打開電源開關，要求測試電流應≥100A，按下測試鍵開始測量。

　　7. 待充電電流及測試數據穩定后記錄試驗結果。

　　8. 按下返回鍵，待儀器放電完畢后斷開電源，注意：首先要斷開儀器總電源。

　　9. 掛接好放電棒后，拆除高壓試驗接線。

　　10.拆除儀器端電壓、電流線。

　　11.最后拆除接地線。

　　12.用同樣的方法測量B、C相的回路電阻，并填寫試驗數據。

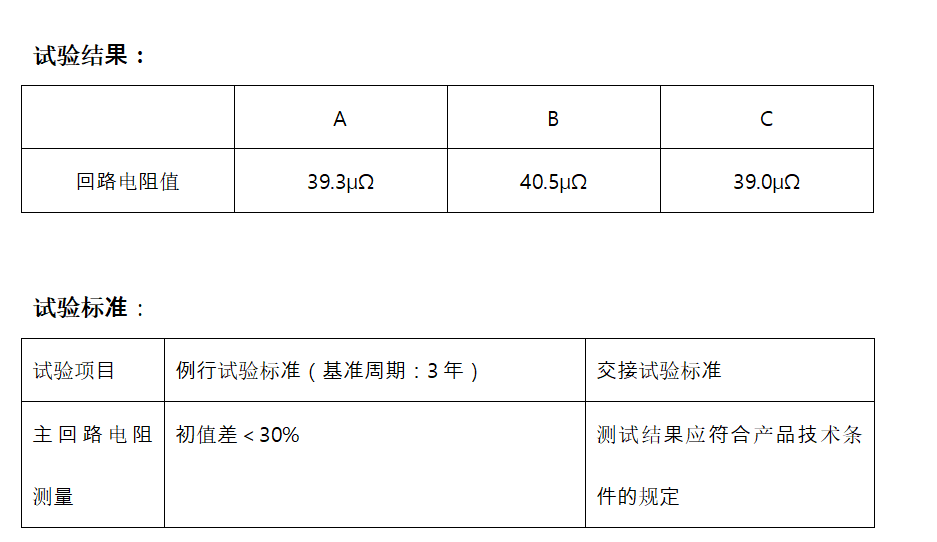

　　試驗周期：

　　主回路電阻測量，基準周期3年，要求初值差<30% .

　　試驗注意事項：

　　1.回路通入的直流電流值100A到額定電流之間的任一值，并保持1分鐘

　　2.斷路器回路電阻試驗測量應選用反映平均值的儀表，測量表計等的精度不低0.5級

　　3.電壓表接在被測回路內側，在電源回路接通后再接入，并防止測量中斷路器突然分閘或測量回路突然開斷損壞

　　4.當紅外熱像顯示斷口溫度異常、相間溫差異常，或自上次試驗之后又有100次以上分、合閘操作，也應進行本項目。

　　缺陷查找：

　　斷路器導電回路各連接處常由于各種因素使得接觸電阻有所增加，導致回路電阻偏大，可將斷路器導電回路分解成各部分接觸電阻電阻之和，分別測試各部分電阻，確定接觸電阻

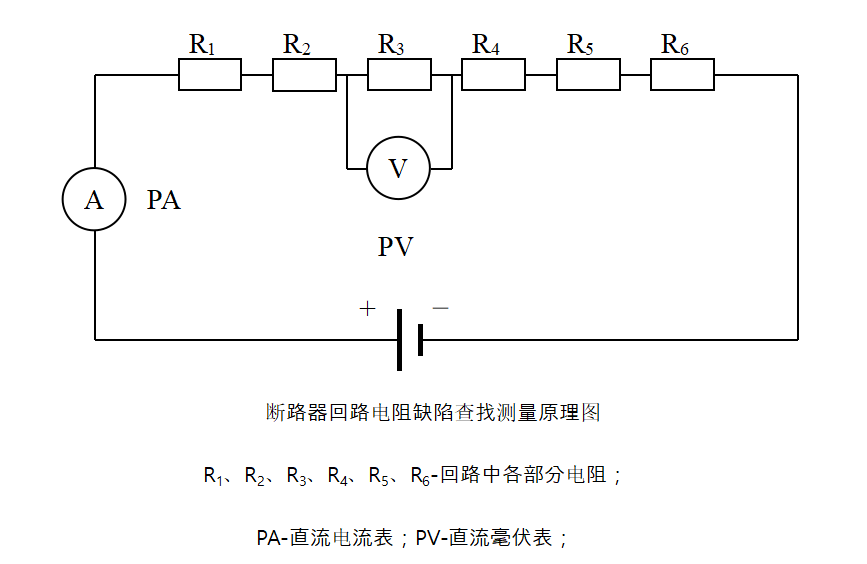

　　偏大的部位。測試原理圖可等效如下：

　　如圖在斷路器導電回路中施加試驗電流，將電壓表兩端測試線夾在R3所代表的接觸點的兩端(注意：電壓測試線極性應與電源保持一致)，可單獨測出該部位接觸電阻，同理可分別測出各部分電阻，再通過一定的分析比較，可準確的判斷出接觸不良的部位，從而迅速查找出缺陷所在。
