試驗目的及意義：

　　測量電流互感器直流電阻試驗的目的是檢查其一次、二次繞組的質量及回路的完整性，以發現各種原因所造成的導線斷裂、接頭開焊、接觸不良、匝間短路等缺陷。

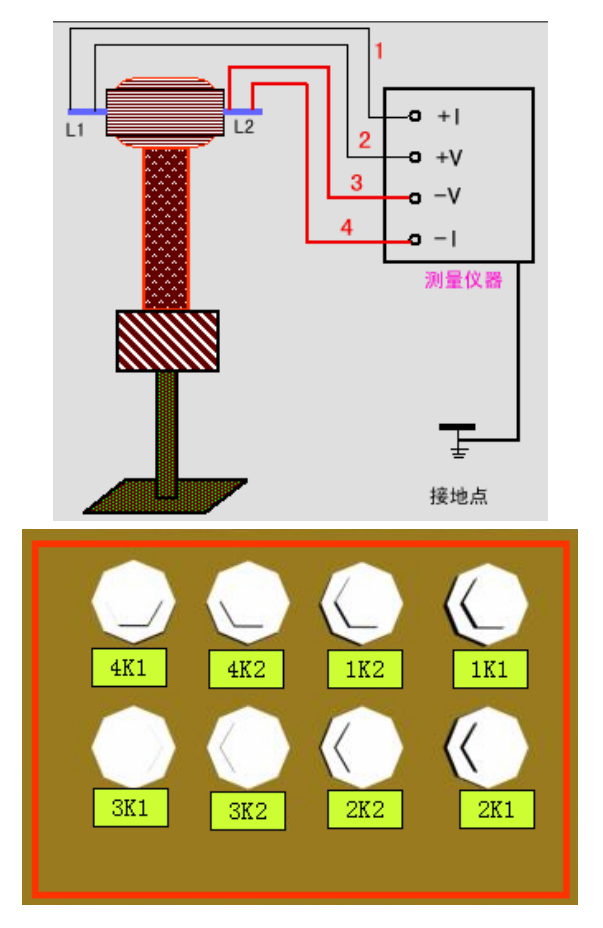

　　試驗接線(以一次回路電阻測量為例)：

　　試驗步驟：

　　1) 先測一次繞組回路電阻，選用回路電阻測試儀，按試驗接線圖接好線，連接好電源線，并打開電源開關;

　　2) 開機，選擇測試電流。當確認被試品和儀器可靠的連接好后，按屏幕顯示的“▼”“▲”對應按鍵切換所需要的測試電流;

　　3) 按“測量”鍵后即開始測試，經過幾秒鐘屏幕中間的顯示區將顯示測量的電阻值;

　　4) 測量完畢，按“復位”鍵進行放電，有“嘀嘀”報警聲，待放電指示完畢后才能倒換試驗接線;

　　5) 換用直流電阻測試儀，重復上述步驟，測量二次繞組的直流電阻。

　　試驗標準：

　　交流標準：

　　《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150-2006中規定：同型號、同規格、同批次電流互感器一、二次繞組的直流電阻和平均值的差異不宜大于10%。當有懷疑時，應提高施加的測量電流，測量電流(直流值)一般不宜超過額定電流的50%。

　　狀態檢修標準：

　　與初值比較，應無明顯差別。

　　試驗注意事項：

　　1) 試驗時，機殼必須可靠接地;

　　2) 測試過程中，如果出現屏幕提示“超量程”，以及充電進度條長時間停滯不前，則所測電阻可能超出當前量程所能測量的范圍，此時應按“復位”鍵退出測量，然后重新選擇測試小一檔電流再試;

　　3) 采用專用的測試線，防止導線截面達不到要求影響試驗結果;

　　4) 測試線夾與被測繞組的連接要牢固可靠，去除氧化層或臟污，減少測量誤差;

　　5) 充電電流選擇不當，繞組充電時間不夠，影響測試結果;

　　6) 避免測試線破損、斷線、掉頭等。

　　試驗周期：

　　1) 交接時;

　　2) 投運前;

　　3) 大修后;

　　4) 必要時。
