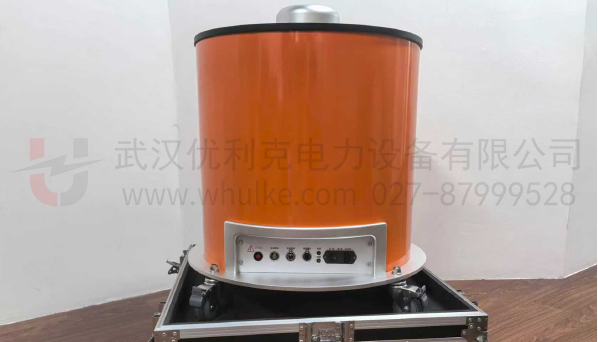

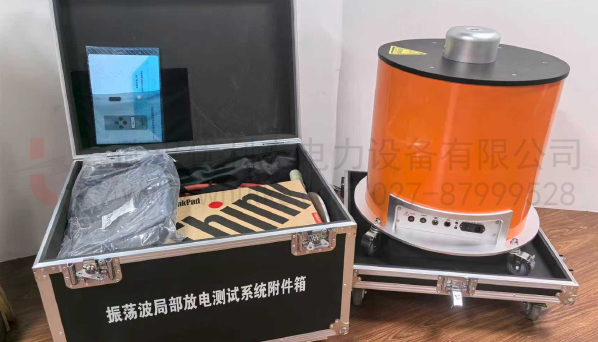

產品主要用于輸配電電纜缺陷檢測與定位,是一種可有效發現電纜本體缺陷、附件安裝隱患的預防性試驗裝置。
方便搬運;一鍵式操作
電纜振蕩波局部放電檢測系列產品主要用于輸配電電纜缺陷檢測與定位,是一種可有效發現電纜本體缺陷、附件安裝隱患的預防性試驗裝置。本系列產品基于DAC阻尼振蕩原理,通過高壓直流電源S1在短時間內在完成電纜屏蔽與導體之間的電壓施加后,迅速導通光控開關K,內置高壓電抗器L、試品電纜Cx產生20Hz-850Hz頻率的近似工頻阻尼振蕩電壓,激發出電纜潛在缺陷處的放電信號并檢測,利用時域反射法對電纜放電數據單處或多處放電進行定位定量分析。
| 配電系列 | 輸電系列 | |||
| OWTS-M30 | OWTS-M60 | OWTS-H150 | OWTS-H280 | |
| 最高電壓 | 31kV(21.9RNS) | 68kV(48RMS) | 150kV(106RMS) | 280kV(198RMS) |
| 輸出電流 | 10mA&30mA | 5mA&30mA | 15mA | 15mA |
| 振蕩頻率 | 20Hz-850Hz | |||
| 局放范圍 | 10pC-200nC(IEC60270) | |||
| 定位帶寬 | 100kHz-50MHz自動或手動選擇 | |||
| 采集頻率 | 125MS(14bits) | |||
| 定位誤差 | 1%電纜長度 | |||
| 帶載能力 | 0.02-6uF | 0.02-8uF | ||
| 介損范圍 | 0.1%-10% | |||
| 連接方式 | 網口、USB、WIFI | |||
| 溫濕度 | 自動測量 | |||
| 校準 | 一次性自動校準 | |||
| 加壓方式 | 相電壓、有效值、峰值、自定義(自動加壓或手動) | |||
| 數據分析 | 加壓過程同步完成數據分析及展示 分析結果進行分類展示 PRPD、U-Q、U-N-Q、U-N、tanδ-U譜圖 多材料混合電纜可選 同一對象及同一位置放電量發展趨勢管理 |
|||
| 其他 | 北斗及GPS定位 軟件功能訂制 設備外觀定制 雙端同步定位(可拓展) |
|||
| 重量 | 55kg | 88kg | 850kg | 1100kg |
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。






本公司生產全面貫徹 ISO9001:2015 質量管理體系認證證書及文字商標和圖片商標注冊

本公司與武漢各大高校和武漢高壓研究所有著緊密合同關系,有著明細的技術優勢和穩定技術方案

公司具有專業的銷售和技術支持團隊隨時了解和客戶溝通產品的應用情況,提供一對一高效專業的服務

產品全部執行ISO9001質量管理體系,SMT自動化的生產,半成品檢測,成品檢測拷機,讓每一個產品都經過5次以上的100%測試,確保產品質量100%

公司具有精準的預期備貨和保持穩定的安全庫存,滿足客戶的緊急需求和批量性采購需求

公司產品每年抽樣送第三方檢驗(如湖北省技術監督局、武漢市計量院),符合出廠標準和第三方檢測指標要求
