為什么要測電容器極間電容量?

　　耦合電容器電容量會影響其通訊質量。

　　斷路器電容器電容量會影響其均壓效果。

　　高壓并聯電容器電容量會影響其補償效果。

　　同時，電容量的變化還會影響其內部電容芯子電壓分布和工作場強，加速其老化，從而造成絕緣事故。故而對電容器的電容量檢測尤為重要，當電容值升高時，可檢查內部元件是否擊穿或受潮，當電容值減小時，可檢查內部元件是否開路或缺油。

　　耦合電容器或斷路器電容器極間電容量測試方法

　　一般采用電橋法的正接線方式進行測試。由于正接線橋體處于低壓屏蔽接地，因此對地寄生電容影響小，測量更加準確，操作也更安全方便。

　　測量時被試品高壓電極接高壓，低壓電極或小套管接電橋Cx端，帶小套管的耦合電容器法蘭接地。

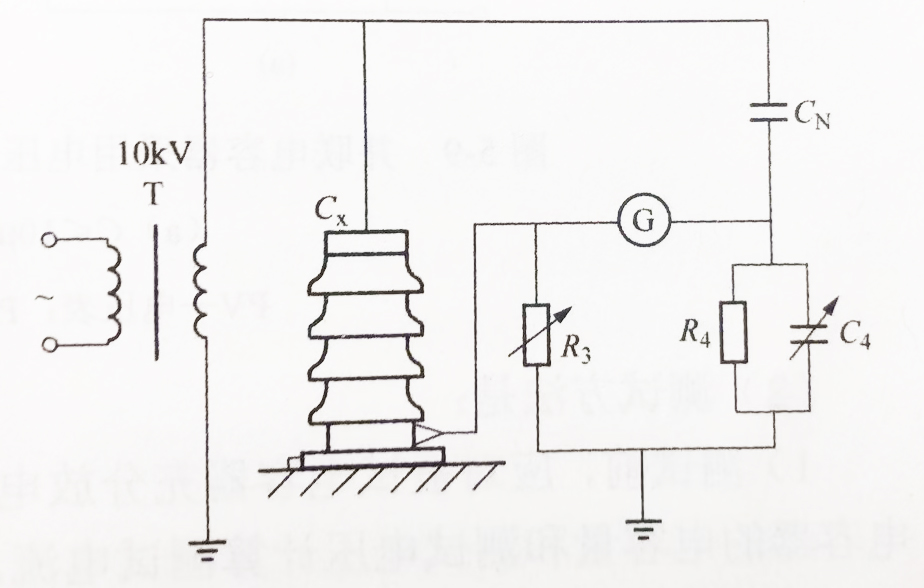

（T：試驗變壓器，G：檢流計，Cx：被試品，R₃、R₄：標準電阻，Cn、C₄：標準電容）

　　注意事項

　　1.測量前對被試品進行充分放電并接地，拆除所有接線，做好安全措施。

　　2.合理布置試驗設備，嚴格按照所使用測試儀器的操作說明進行設置與操作。

　　3.檢查測試接線和調壓器零位

　　4.檢查Cx芯線和屏蔽是否相碰，并注意保持高壓引線對地的距離，以及橋體是否可靠接地。

　　5.取下接地線，并使與試驗無關人員遠離被試品。

　　6.從零開始均勻升壓至測試電壓進行測試，測試電壓為10KV。

　　7.測試結束后，首先將高壓將至零之后，再進行讀取測試數據，隨后切斷電源。

　　8.最后對被試品進行充分放電接地，并恢復電容器接線。需要特別注意的是，耦合點容易小套管接地引線的恢復，容易漏掉。
