優利克電力 | 工頻交流耐壓試驗原理及試驗講解

發布日期：2024-09-10 瀏覽：1104 次

工頻交流耐壓試驗是電力設備絕緣性能檢測的重要手段。本文詳細介紹了工頻交流耐壓試驗的原理、試驗步驟和注意事項，旨在為客戶提供專業的試驗指導和技術服務。

電力設備的絕緣性能直接關系到電網的安全穩定運行。工頻交流耐壓試驗作為一種有效的檢測方法，能夠驗證電力設備的絕緣強度，預防絕緣故障。

工頻交流耐壓試驗原理

1.1 試驗?zāi)康?/p>

工頻交流耐壓試驗旨在模擬電力設備在實際運行中的電壓應力，評估其絕緣性能。

1.2 試驗原理

試驗通過施加接近設備額定電壓的交流高壓，持續一定時間，觀察設備絕緣是否能夠承受該電壓而不發生擊穿。

試驗設備

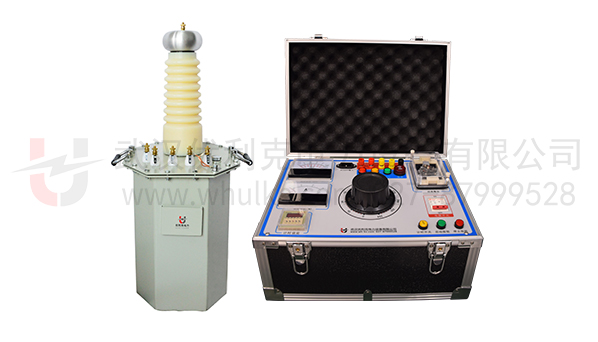

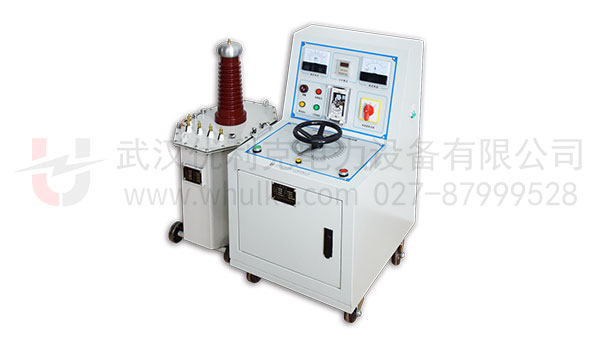

2.1交流耐壓試驗變壓器
交流耐壓試驗變壓器是試驗中的核心設備，用于產生所需的交流高壓。這種變壓器能夠?qū)⒌蛪弘娫崔D(zhuǎn)換為高電壓輸出，以模擬電力設備在實際運行中的電壓條件。它通常具有穩定的輸出和良好的波形特性。

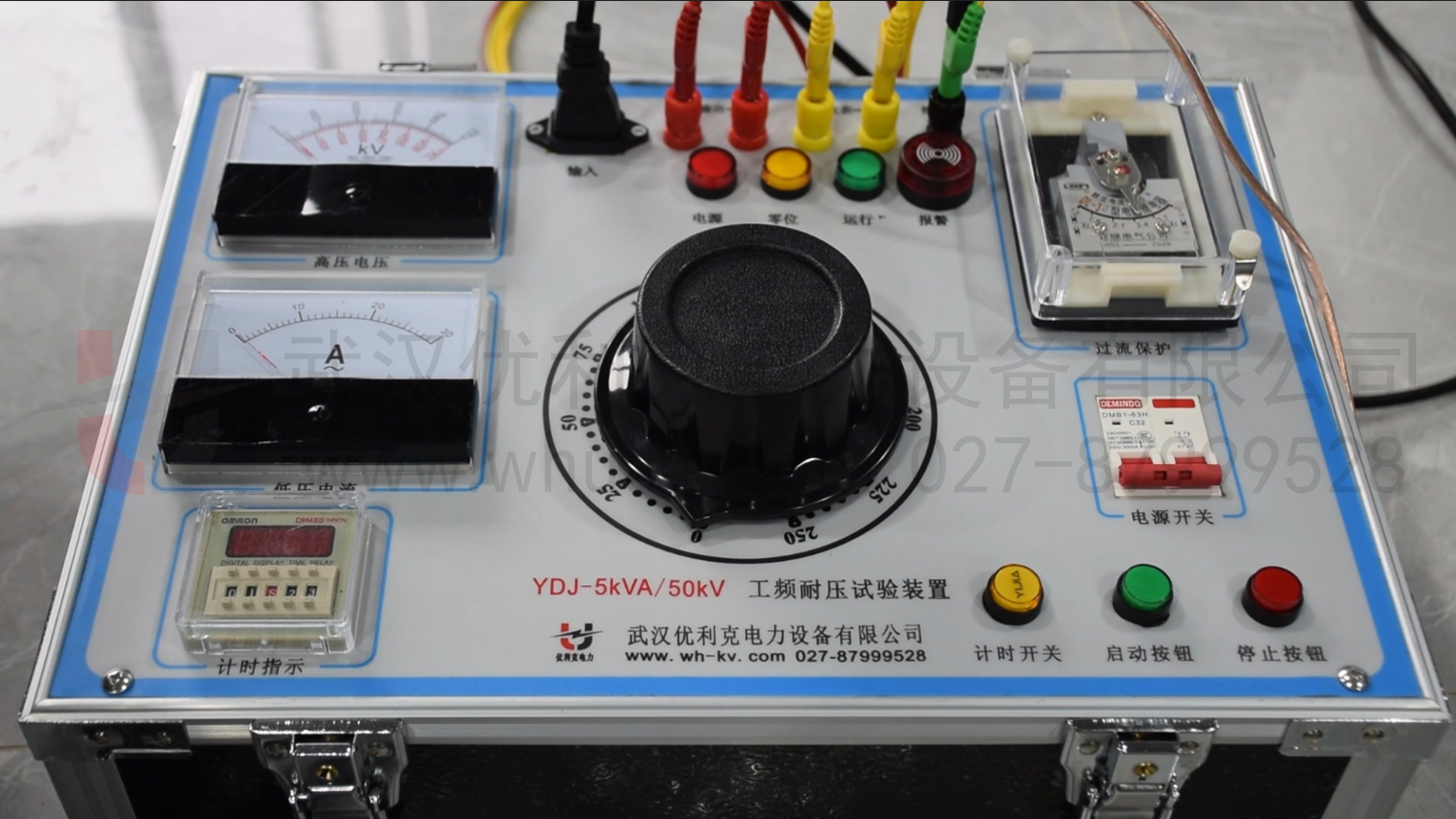

2.2 調壓器（升壓變壓器或控制臺）
調壓器用于控制和調整試驗變壓器的輸出電壓，以確保試驗電壓的精確性和可調性。它可以是手動或自動的，允許操作者根據試驗要求逐步增加或減少電壓。
2.3 保護裝置
為了確保試驗人員和設備的安全，保護裝置是必不可少的。這些裝置包括：
過壓保護：當電壓超過預設的安全值時，自動切斷電源，防止設備損壞或安全事故。
過流保護：監測電流，防止因電流過大而造成的設備損壞。
接地保護：確保所有設備正確接地，以避免電氣故障。

試驗步驟

3.1 準備工作
確保試驗設備和被試設備處于斷電狀態。
檢查試驗設備是否完好，包括連接線、調壓器等。
準備必要的安全防護措施，如接地、圍欄、警示標志等。
3.2 接線操作
按照試驗要求連接試驗變壓器、調壓器和被試設備。
確保所有連接點接觸良好，避免接觸不良導致的故障。
3.3 參數設置
設置試驗變壓器的輸出電壓和頻率，以滿足試驗要求。
3.4 升壓操作
逐漸升高試驗變壓器的輸出電壓，直至達到預定的試驗電壓，并保持一定時間。
3.5 記錄數據
記錄試驗過程中的關鍵數據，如試驗電壓、頻率、持續時間等。
3.6 降壓與斷電
試驗完成后，逐漸降低輸出電壓至零。
斷開所有連接，并進行必要的設備放電。
