回路電阻測試儀是電力系統中用于測量高壓開關接觸電阻的關鍵設備。本文根據《電阻測量裝置通用技術條件第4部分：回路電阻測

試儀》(DL/T 845.4—2004)和《電力設備預防性試驗規程》(DL/T 596-2015)，詳細解讀了回路電阻測試儀的操作標準和數據分析方

法，為電力行業技術人員提供專業的技術指導。

回路電阻測試儀用于測量高壓開關導電回路的接觸電阻，對于確保電力系統的安全穩定運行至關重要。本文旨在提供詳細的操作指導

和數據分析方法，以符合電力行業標準。

1. 操作標準

1.1 設備要求

根據《電阻測量裝置通用技術條件第4部分：回路電阻測試儀》(DL/T 845.4—2004)，回路電阻測試儀應滿足以下要求：

• 外觀結構無銹蝕及機械損傷。
•
• 操作開關、旋鈕靈活可靠，易于使用。
•
• 能夠正常顯示極性、讀數、超量程。
•

1.2 環境條件

• 供電電源：AC 220V±10%，50Hz±5%。
•
• 使用溫度：0℃~40℃。
•
• 相對濕度：不大于90%。
•

1.3 安全要求

• 絕緣電阻：不應小于20MΩ。
•
• 耐壓強度：能承受1.5kV交流電壓1分鐘，無飛弧和擊穿現象。
•

1.4 可靠性要求

• 平均無故障工作時間（MTBF）：不小于1000小時。

2. 數據分析

2.1 準確度等級和允許誤差

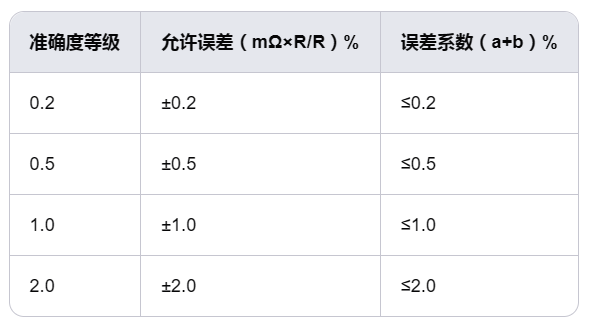

根據標準，回路電阻測試儀的準確度等級和允許誤差如下表所示：

2.2 性能試驗

性能試驗包括恒流源測試、最小電流維持時間檢定和電源適應性試驗。恒流源測試確保在規定的測量時間內（1分鐘），最大檢定點的穩定誤差符合要求。

2.3 環境適應性試驗

環境適應性試驗包括溫度、濕度、振動試驗。試驗完成后，回路儀應能正常工作，滿足技術要求。

通過遵循電力行業標準下的回路電阻測試儀操作與數據分析，電力技術人員可以確保高壓開關接觸電阻的準確測量，從而保障電力系統的安全穩定運行。
